Lettore CD/DAC a Valvole Hi-Fi Canor CD 1.10

Descrizione

Lettore CD/DAC con convertitore D/A a valvole HiFi Canor CD 1.10, prezzo a partire da 4.350,00 euro (i.e.).

Canor Audio CD 1.10 è un lettore CD con ingressi digitali, porta USB, e uscita valvolare. Una delle sue caratteristiche fondamentali di CD 1.10 è l'utilizzo di valvole nello stadio di uscita analogico, nella sezione di guadagno e nel buffer. Sono presenti due coppie di doppi triodi a bassa potenza: 12AX7 e 6922.

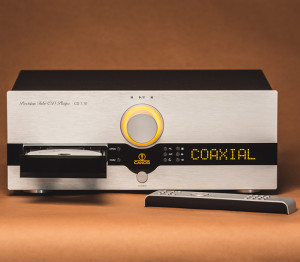

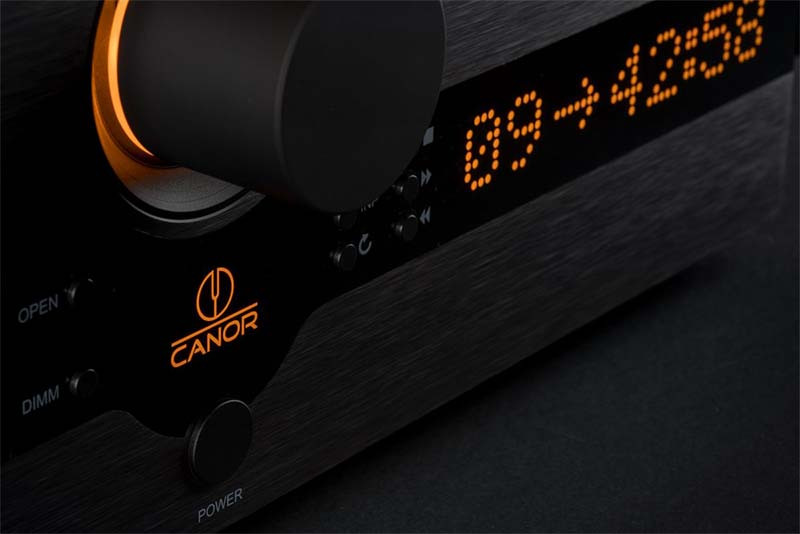

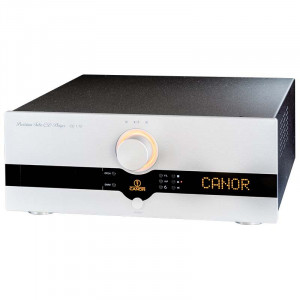

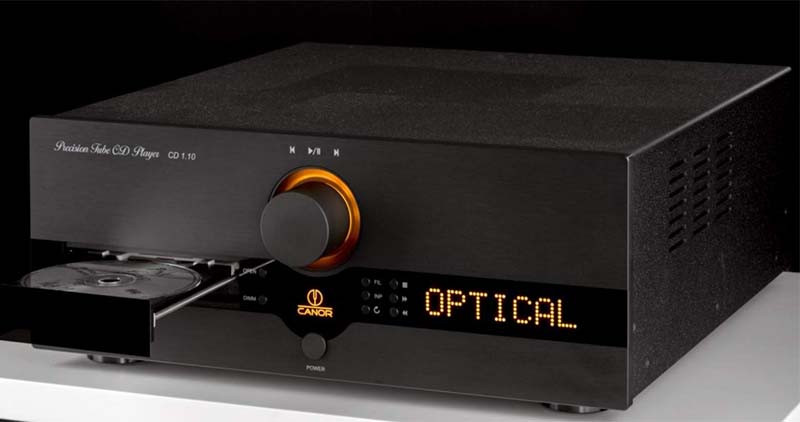

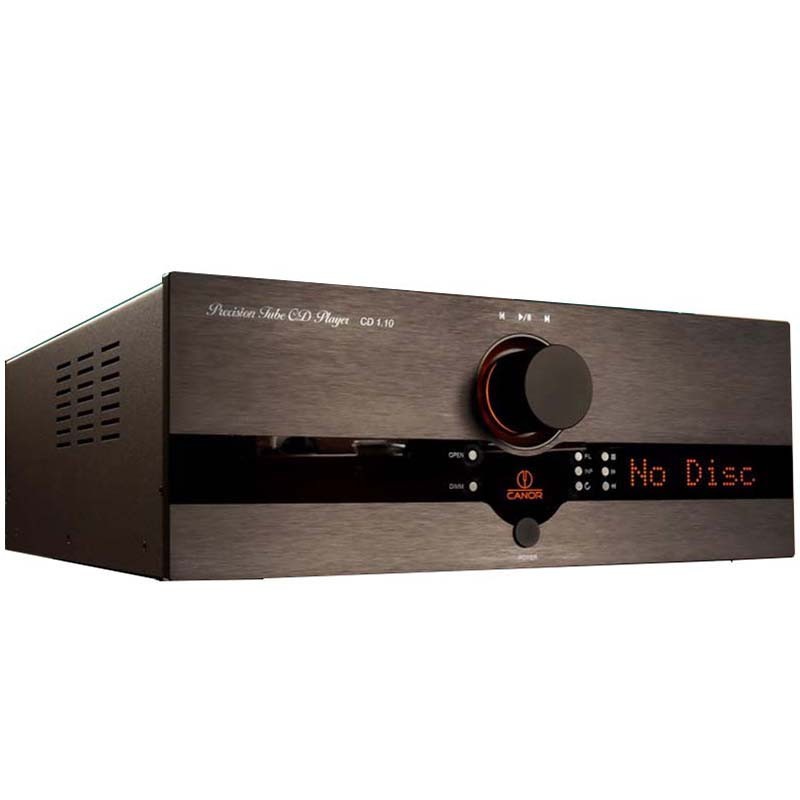

Estremamente solido e di dimensioni generose, l'alloggiamento del CD 1.10 è realizzato in spesse lamiere di acciaio e la parte anteriore in alluminio; Il pannello frontale presenta un inserto in acrilico dove a sinistra è presente il cassetto e a destra è visibile il display arancione realizzato con moduli LED a matrice di punti che consente all'utente di leggere le informazioni relative a un numero di traccia e alla sua durata, i comandi di controllo nonché i parametri del segnale di ingresso.

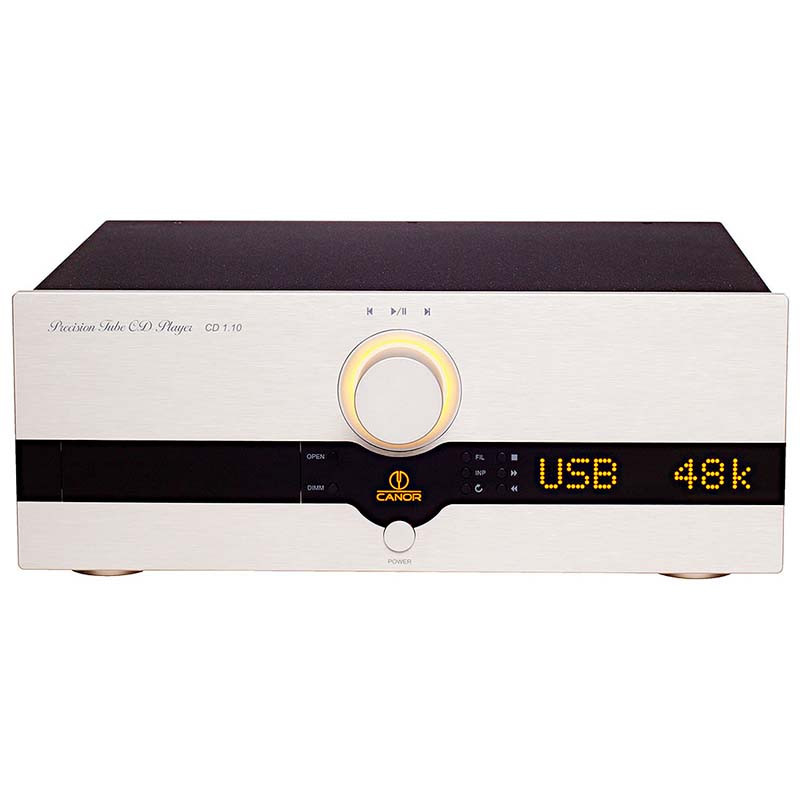

Al centro del pannello frontale è presente il logo Canor retroilluminato, e accanto ad esso, ci sono i pulsanti per controllare l'azionamento, selezionare un ingresso, filtro digitale, oltre a ridurre la luminosità dei display.

CD 1.10 non è solo un lettore CD, ma anche un convertitore digitale-analogico, un componente che è diventato una necessità nella maggior parte dei sistemi audio. Sono disponibili tre ingressi digitali: RCA(SPDIF), Toslink ottico e USB; i primi due accettano segnali PCM fino a 24/192 e USB supporta PCM fino a 24/192 e DSD fino a DSD256 (11,2896 / 12,288 MHz).

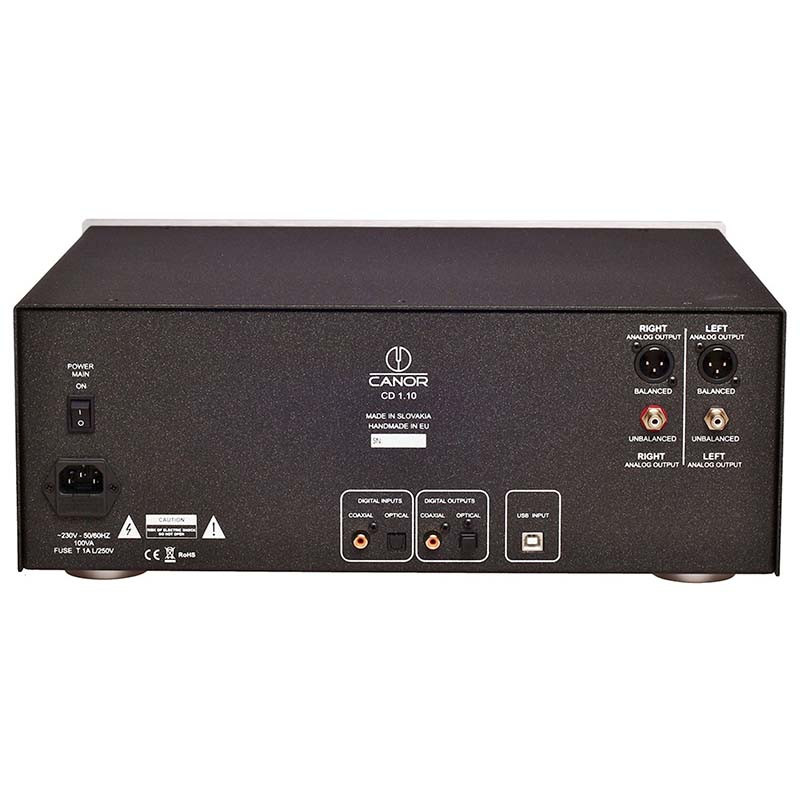

Il segnale DSD viene inviato in formato DoP ("DSD over PCM"). Il lettore ha anche un'uscita digitale, ma solo con un segnale letto da un CD, quindi il DAC non funziona come convertitore di segnale digitale. Il segnale analogico viene emesso tramite prese sbilanciate (RCA) e bilanciate (XLR); il dispositivo è un design equilibrato.

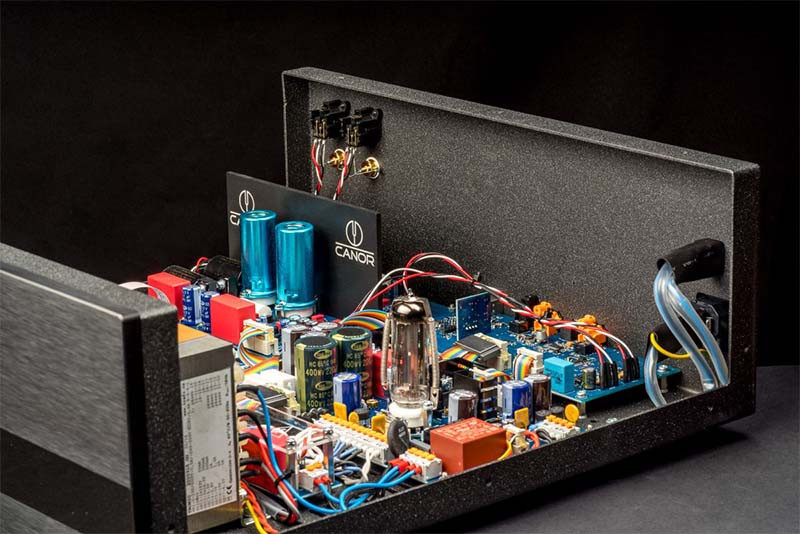

Il lettore CD Canor 1.10 è un design modulare, in cui ogni sezione presenta il proprio PCB. Ciò significa molti cavi all'interno - tra le sezioni digitale e analogica si trovano interconnessioni piuttosto lunghe, e altre più corte, che poi portano alle uscite analogiche. A loro volta, i segnali di alimentazione e controllo sono condotti con nastri piatti dotati di elementi in ferrite che eliminano il rumore.

Alimentazione:
L'alimentatore occupa la maggior parte dello spazio, il trasformatore è del classico tipo EI e la sezione a bassa tensione presenta alimentatori basati su diodi e ponti raddrizzatori, inclusa la valvola ad alta tensione 6CA4 Tesla NOS. Sono presenti parecchi stabilizzatori di tensione e condensatori.

Stadio analogico:
Lo stadio di uscita è montato su un'unica scheda, ma i canali sono separati per mezzo di uno schermo in alluminio. Nell'ingresso, nella sezione I/U, sono stati utilizzati circuiti integrati Burr-Brown OPA134PA. Il buffer di guadagno e uscita è il dominio delle valvole 12AX7 e 6922. L'accoppiamento tra le valvole e il mondo esterno è realizzato dai condensatori Mundorf - M-Cap MKP e M-Cap ZN.

Palcoscenico digitale:
Il segnale viene inviato all'uscita dalla scheda digitale. Sono presenti due convertitori D/A, Texas Instruments PCM1792. Si tratta di sistemi monolitici CMOS con ottima separazione S/N (in configurazione mono è fino a 132 dB). Sono dotati di 2 filtri digitali integrati: "Sharp roll-off" e "Slow roll-off". Il player indica il primo come 'Dinamico' e il secondo come 'Naturale'. L'uscita del DAC fornisce un segnale bilanciato.

Il ricevitore digitale Cyrrus Logic viene utilizzato per gli ingressi S/PDIF e un chip XMOS per l'USB. I primi sono dotati anche di trasformatori di adattamento di impedenza, una soluzione simile si può trovare anche applicata alle uscite digitali. Su un PCB separato, montato verticalmente, puoi trovare clock di alta classe.

Trasporto:
Il trasporto utilizzato in Canon è il modello StreamUnlimited JPL-2800-DMJ, con il nome commerciale di un Blue Tiger CD-80. Ha un telaio in plastica, rinforzato con lamiera dall'alto e un vassoio in fusione, irrigidito con due aste sui lati.

Il dispositivo è dotato di un telecomando che può essere utilizzato sia con il lettore che con l'amplificatore.

Caratteristiche:

• Lettore CD/DAC con convertitore D/A a valvole
• Doppi convertitori D/A 24bit/192KHz, completamente separati per i due canali
• DSD64, 128, 256
• Meccanica di caricamento con cassetto estremamente precisa
• Design dei circuiti stampati proprietario CMT technology
• Sezione analogica e digitale completamente separate e alimentate separatamente
• Valvole impiegate: 2 x 12AX7, 2 x 6922 w 1 x 6CA4
• 3 Ingressi digitali, USB, coassiale e ottico
• L'ingresso coassiale è galvanicamente separato da un trasformatore ad alta frequenza
• 2 uscite digitali, coassiale e ottica
• 2 Uscite analogiche (1 RCA e 1 XLR)
• Trasformatore di alimentazione sovradimensionato
• Circuito di stabilizzazione della tensione (VSC)
• Chassis in solido alluminio per eliminare le vibrazioni
• Display grafico a matrice di punti

Caratteristiche tecniche:

• Gamma di frequenza: 20 Hz – 20 kHz (-0,8 dB)
• Distorsione armonica totale: <0,005 % (1 kHz)
• Rapporto segnale/rumore: >102 dB (20 Hz – 20 kHz)
• Impedenza uscita analogica: <200 Ohm
• Uscite: RCA/XLR
• Sbilanciamento tensione uscita analogica RCA: 2,5 Vrms
• Bilanciamento della tensione di uscita analogica XLR: 5 Vrms
• Ingressi digitali: coassiali, ottici
• USB – PCM 24 bit/192 kHz
• USB – DSD 64/128/256
• Uscite digitali: coassiale, ottica
• Valvole: 2 x 12AX7, 2 x 6922, 1 x 6CA4
• Alimentazione: 230 V / 50 Hz / 100 VA
• Dimensioni (LxAxP): 435x170x485mm
• Peso: 15Kg
